Komponen :

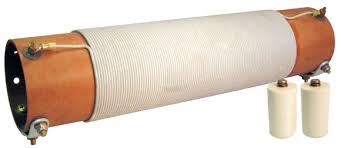

1. Tabung Oscillator Triode( Anoda,Katoda/Fillament, Grid ) Type : FD -956S
Ceramics triode (30-600KW)
| |||
Type
|
FD-956S
| ||
Equivalent on abroad
| |||
Output power(KW)
|
400
| ||
Cathode
|
Cathode materials
|
Tungsten
| |
Voltage(V)
|
17.5
| ||
Current(A)
|
540
| ||
Main electric parameters
|
Amplification factor
|
30
| |
Inter-electrode Capacitances (PF)
(Cathode earthed)
|
Filament-Grid
|
245
| |
Filament-Anode
|
6
| ||
Anode-Grid
|
150
| ||
Maximum
|
Maximum anode dissipation (KW)
|
200
| |
Maximum grid dissipation (W)
|
8000
| ||
Maximum anode DC voltage (KV)
|
15
| ||
Maximum frequency (MHz)
|
30
| ||
Cooling
|
S
| ||
Weight (kg)
|
40
| ||
2. Fillament Transfomer 380V to 17.5V 400KW
3.Ceramic Capasitor ouput
4.Filter Capasitor Tank
5. Couple Ceramic Capasitor
6. Capasitor Filter
7.Inductor
8. Resistor Grid
9. Cascade HV Diode for PS
10. Maching Transformer output
11. Working Coil
12. Produksi Pipa Baja ERW(Electric Resistance Welding )
Cara Kerja Mesin Las HF Welder ( Oscillator Tube ) ERW :
Tegangan DC 15KV disupply dari Cascade Diode HV, hingga didapatkan tegangan B+15KV/DC, dengan Arus sebesar 600A. yang bertujuan menjamin kesediaan Daya yang cukup besar, untuk membuat Frekwensi Tinggi +/- 20KHz, yang stabil, yang akan dibangkitkan Oleh Tabung Oscillator FU956S. Tegangan B+ tsb dihubungkan pada Anoda Tabung Oscillator.
Selanjutnya Emisi Panas secara kontinue diberikan pada Fillament Tabung Oscillator, yang bertindak juga sebagai Katoda. Besarnya tegangan pada Fillament yaitu 17,5Volt.
Untuk membuat Tabung Oscillator ini bekerja maka diperlukan rangkaian Grid berupa Resistor Grid, dan Juga Rangkaian RLC, baik berupa LC Feedback, Capasitor DC Blocking, Capasitor Output, Maching Transformer dan Working Coil.
Working Coil ini yang akan menyalurkan Panas dengan Frekwensi Tinggi yang akan mengelas Pipa Baja,Alumunium dan Plastik, sebagai produk yang akan dilas.
Untuk membuat Tabung Oscillator ini bekerja maka diperlukan rangkaian Grid berupa Resistor Grid, dan Juga Rangkaian RLC, baik berupa LC Feedback, Capasitor DC Blocking, Capasitor Output, Maching Transformer dan Working Coil.
Working Coil ini yang akan menyalurkan Panas dengan Frekwensi Tinggi yang akan mengelas Pipa Baja,Alumunium dan Plastik, sebagai produk yang akan dilas.
