Skematik HF Welder ( Tube Oscillator ) ERW :

HF Welder Pakai Tabung Oscillator

Komponen :

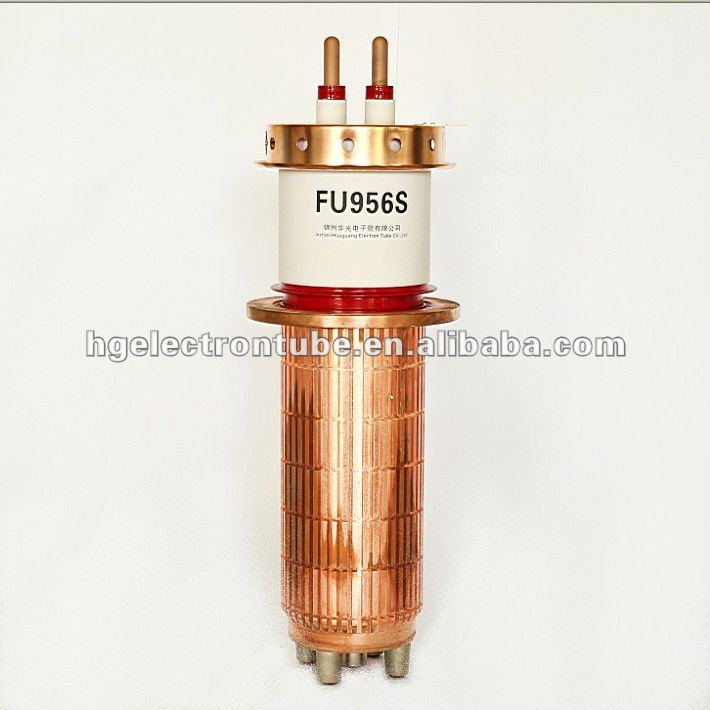

1. Tabung Oscillator Triode( Anoda,Katoda/Fillament, Grid ) Type : FD -956S

Ceramics triode (30-600KW)
Type			FD-956S
Equivalent on abroad
Output power(KW)			400
Cathode	Cathode materials		Tungsten
	Voltage(V)		17.5
	Current(A)		540
Main electric parameters	Amplification factor		30
	Inter-electrode Capacitances (PF) (Cathode earthed)	Filament-Grid	245
		Filament-Anode	6
		Anode-Grid	150
Maximum	Maximum anode dissipation (KW)		200
	Maximum grid dissipation (W)		8000
	Maximum anode DC voltage (KV)		15
	Maximum frequency (MHz)		30
Cooling			S
Weight (kg)			40

2. Fillament Transfomer 380V to 17.5V 400KW

3.Ceramic Capasitor ouput

4.Filter Capasitor Tank

5. Couple Ceramic Capasitor

6. Capasitor Filter

7.Inductor

8. Resistor Grid

9. Cascade HV Diode for PS

10. Maching Transformer output

11. Working Coil

12. Produksi Pipa Baja ERW(Electric Resistance Welding )

Cara Kerja Mesin Las HF Welder ( Oscillator Tube ) ERW :
Tegangan DC 15KV disupply dari Cascade Diode HV, hingga didapatkan tegangan B+15KV/DC, dengan Arus sebesar 600A. yang bertujuan  menjamin kesediaan Daya  yang cukup besar, untuk membuat Frekwensi Tinggi +/- 20KHz, yang stabil, yang akan dibangkitkan Oleh Tabung Oscillator FU956S. Tegangan B+ tsb dihubungkan pada Anoda Tabung Oscillator.

Selanjutnya Emisi Panas secara kontinue diberikan pada Fillament Tabung Oscillator, yang bertindak juga sebagai Katoda. Besarnya  tegangan pada Fillament yaitu 17,5Volt.

Untuk membuat Tabung Oscillator ini bekerja maka diperlukan rangkaian Grid berupa Resistor Grid, dan Juga Rangkaian RLC, baik berupa LC Feedback, Capasitor  DC Blocking,  Capasitor Output, Maching Transformer dan Working Coil.

Working Coil ini yang akan menyalurkan Panas dengan Frekwensi Tinggi yang akan mengelas Pipa Baja,Alumunium dan Plastik, sebagai produk yang akan dilas.
